Rota

Projekt na sprzedaż

Projekt Rota

Cena: 5200,00 PLN

Imię i nazwisko [autor]mgr inż arch. Aleksandra Płużek
Specjalność i numer uprawnień budowlanychDo projektowania bez ograniczeń w specjalności architektonicznej. Nr uprawnień: MPOIA/024/2007
Zakres opracowaniaArchitektura, Konstrukcja
Data opracowania2022

Zawartość projektu:

  1. Część architektoniczno – budowlana
  2. Część konstrukcyjna

Projekt obejmuje projekt branży architektonicznej i opracowanie konstrukcji, branżę elektryczną, grzewczą, sanitarną. Dodatkowo zawiera charakterystykę energetyczną.

Powierzchnia zabudowy149,00 m2
Powierzchnia użytkowa173,97 m2
Wysokość8,18 m
Wysokość pomieszczeń parteru2,60 m
Średnia wysokość salonu5,00 m
Długość16,00 m
Szerokość11,50 m

Charakterystyka

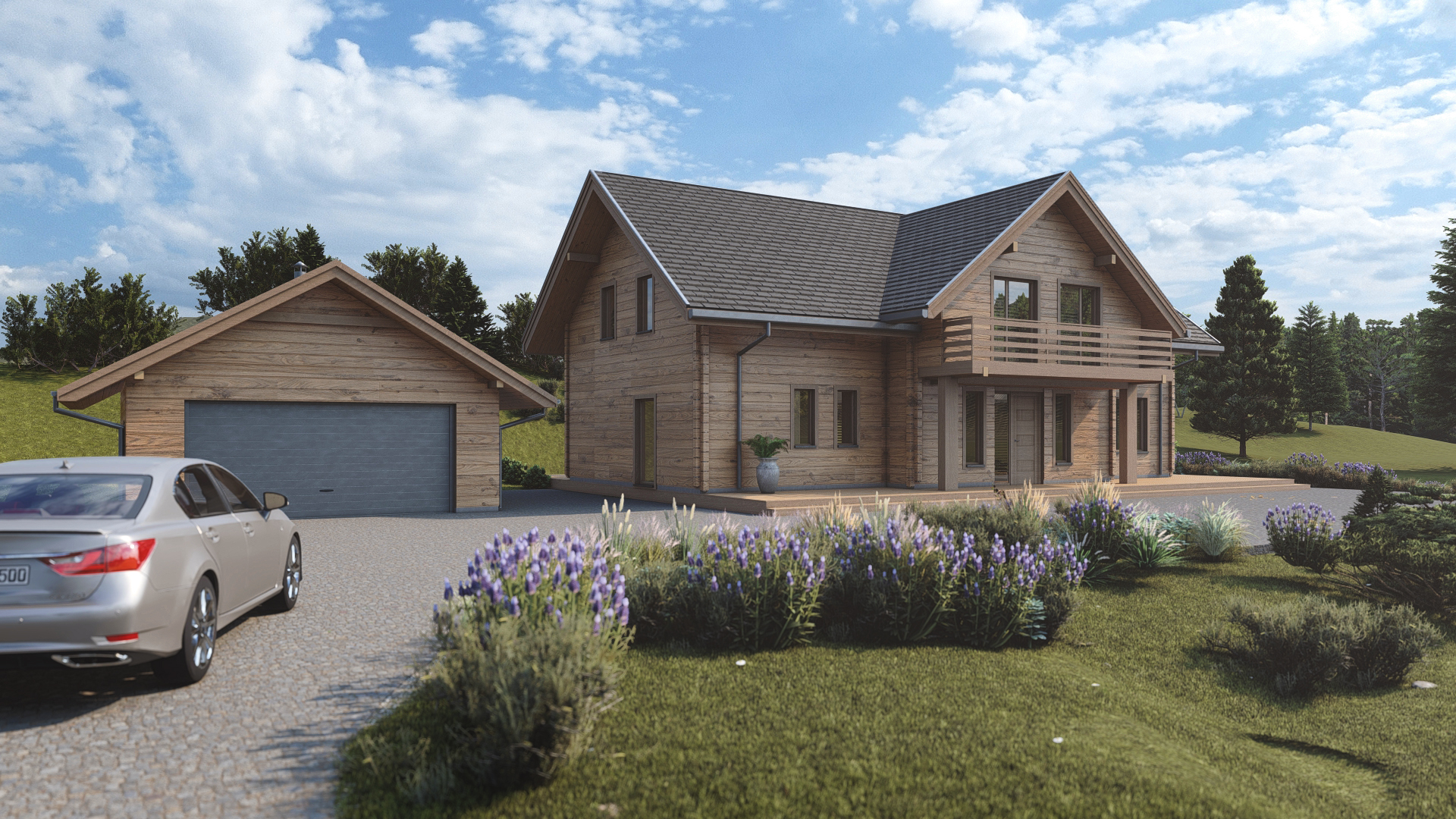

Projektowany budynek będzie spełniał funkcję budynku mieszkalnego jednorodzinnego. Obiekt posiada dwie kondygnacje, jest niepodpiwniczony. Wejście do budynku pośrednio poprzez wiatrołap. Korytarz, salon, jadalnia i kuchnia tworzą otwartą przestrzeń. Na parterze zaprojektowano otwartą przestrzeń, funkcjonalną, wygodną. Pomieszczenie poprzez szklenie, otwartą klatkę schodową jest przestronne i widne. Na parterze zaprojektowano również łazienkę 1 gabinet, kotłownię, pomieszczenie gospodarcze – spiżarkę, łazienkę. Z kotłowni możne wyjść bocznymi drzwiami na zewnątrz. Na poddaszu znajdują się 2 łazienki, 4 pokoje sypialne dostosowane dla par, pralnia. Dodatkowo budynek posiada taras jako przedłużenie salonu.

Układ przestrzenny oraz forma architektoniczna obiektu budowlanego

Projektowany budynek mieszkalny jednorodzinny dwukondygnacyjny, niepodpiwniczony o maksymalnych wymiarach zewnętrznych 16,05m x 11,50m, wysokość budynku 8,18m. Powierzchnia zabudowy wynosi 149,00 m2, przekryty dachem dwuspadowym o kącie nachylenia połaci 38º. Pokrycie dachu wykonane z dachówki łupkowej. Ściany budynku wykonane w konstrukcji drewnianej – .ściany grubości 24cm -drewno klejone , ocieplone wełną mineralną . Strop między kondygnacjami drewniany. Posadowienie budynku na gruncie za pośrednictwem ław i ścian żelbetowych.


Rzuty


Galeria
